振鏡是一種優良的矢量掃描器件。它是一種特殊的擺動電機 ,基本原理是通電線圈在磁場中產生力矩 ,使其轉子擺動。但與旋轉電機不同 ,其轉子上通過控制電流方向 ,故不能象普通電機一樣旋轉 ,只能偏轉 ,偏轉角與電流成正比 ,與電流計一樣 ,故振鏡又叫電流計掃描振鏡(galvanomet ric scanner) 。掃描振鏡其專業名詞叫做高速掃描振鏡Galvo scanning system。

        所謂振鏡，又可以稱之為電流表計，它的設計思路完全沿襲電流表的設計方法，鏡片取代了表針，而探頭的信號由計算機控制的-5V-5V 或-10V-+10V 的直流信號取代，以完成預定的動作。同轉鏡式掃描系統相同，這種典型的控制系統采用了一對折返鏡，不同的是，驅動這套鏡片的步進電機被伺服電機所取代，在這套控制系統中，位置傳感器的使用和負反饋回路的設計思路進一步保證了系統的精度，整個系統的掃描速度和重復定位精度達到一個新的水平。

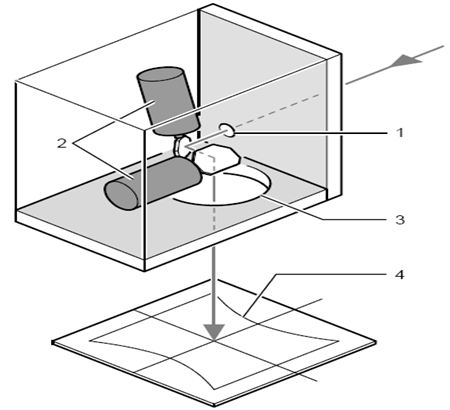

        振鏡可實現激光束在X方向和Y方向的偏轉。這將會生成一個二維平面區域，激光束可聚焦到此二維平面的任何位置。這個二維平面區域就是標刻范圍。激光束偏轉是靠?jī)蓚€(gè)鏡片實現的，每一個鏡片分別由一個振鏡電機直接驅動。掃描頭有一個進光孔和出光孔，激光束由進光孔進入掃描頭，在掃描頭內偏轉后，由出光孔發射出去。
