激光打標機中的高級功能
選擇激光打標機中的高級功能后系統彈出如圖4-57圖所示對話框。
圖4—57：高級功能對話框 |
使能固定文本寬度：無論變量文本的內容有多少，長度都被限制在設定值中
標刻自己：在某些場合，用戶需要將輸入的鍵盤文本分割后放在不同的位置標刻，同時還需要將此鍵盤文本也標刻出來，則應用此功能解決。設置好分割字符的相關參數后，勾選“標刻自己”，在標刻時，除了標刻出設置的分割字符之外，還會在相應的位置標刻出剛才輸入的所有鍵盤文本。
當前激光打標機中高級功能里面有分割字符串功能。我們舉個加工實例來說明。
例：北京奧運會門票上印刷的條形碼上有比賽場的入口號以及座位號信息，但是條形碼人無法直接分辨，必須用激光把此信息標刻到門票指定位置上。這時候我們就可以使用分割字符串功能，通過條碼掃描槍讀取條形碼上的序列號，然后自動將序列號進行分割，并加工到指定位置。如圖4-58所示奧運門票示意圖，條碼下面的序號是條碼內容，序號一共7個字符，前3個字符表示入口號，后4個字符表示座位號，條碼掃描槍讀出的是整個字符串，EZCAD2必須自動把讀到的序列號按要求分割并放到指定位置。
圖4—58：奧運門票示意圖 |
1．首先建立一個鍵盤變量文本：
建立文本——〉使能變量文本——〉增加——〉鍵盤。如圖4-59-a所示：
圖4—59-a：鍵盤文本參數 |
2．輸入提示信息后點擊確定后我們會得到如圖4-59-b所示的界面
圖4-59-b：鍵盤文本參數 |
3. 選擇激光打標機高級按鈕后可以看見如圖4-48圖所示對話框.
4. 勾選使能分割字符串修改指定名字的文本對象，點擊增加按鈕這時候會出現如圖4-59-c圖所示對話框。 在字符串中第一個字符的位置：在TEXT1文本中起始字符是鍵盤變量文本的字符串中的第幾個字符。 從字符串中提取的字符總個數：從設定的第一個字符在鍵盤變量文本的字符串中提取幾個字符。 想要修改字符內容的文本對象的名稱：輸入想要把分割讀取的字符修改哪個固定文本的名稱。

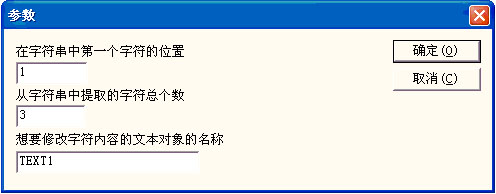

圖4-59-c：增加分割字符串參數 |

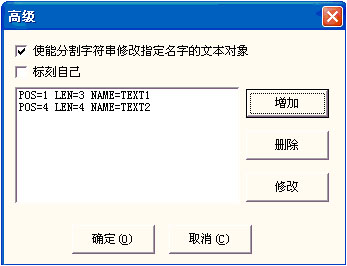

我們這里增加兩個條件，一個是修改TEXT1的對象，從第1個字符開始取3個字符，另外一個是修改TEXT2的對象，從第4個字符開始取4個字符。設置完畢結果如圖4-59-d所示對話框。
圖4-59-d：增加分割字符串結果 |
5. 建立兩個文本對象并將其名稱改為TEXT1，TEXT2。這里應注意在對象列表中鍵盤變量文本要排在兩個固定文本之前，把TEXT1對象放在入口號要加工的位置，把TEXT2對象放在座位號要加工的位置，放置完畢后設置需要的加工參數。
6. 點擊開始標刻，這時候系統會彈出如圖4-59-e圖所示對話框，此時用戶用條碼掃描槍掃描門票上的條形碼，系統就會自動把讀入的序列號分割放到TEXT1和TEXT2上面并加工。
|
