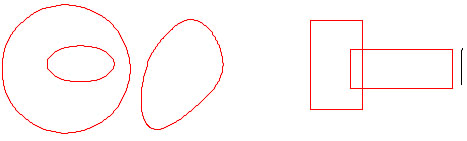

激光打標機中填充可以對指定的圖形進行填充操作。被填充的圖形必須是閉合的曲線。如果您選擇了多個對象進行填充，那么這些對象可以互相嵌套，或者互不相干，但任何兩個對象不能有相交部分。如圖3-2所示。

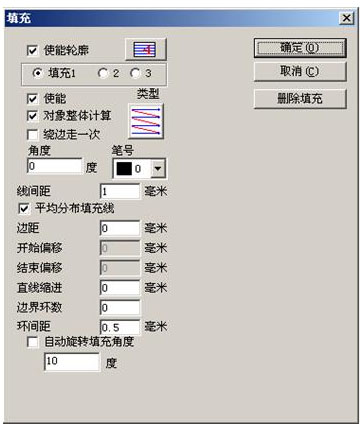

 激光打標機中“填充”菜單對應的工具欄圖標為,選擇填充后將彈出填充對話框，如圖3-3所示。

使能輪廓：表示是否顯示并標刻原有圖形的輪廓。即填充圖形是否保留原有輪廓。

：表示在使能輪廓情況下先標刻填充線再標刻輪廓線

：表示在使能輪廓情況下先標刻輪廓再標刻填充線

激光打標機中的填充1、填充2和填充3：是指可以同時有三套互不相關的填充參數進行填充運算?？梢宰龅饺我饨嵌鹊慕徊嫣畛淝颐糠N填充都可以支持用四種不同的填充類型進行加工（四種填充類型包括：?jiǎn)蜗蛱畛?、雙向填充、環形填充和優化雙向填充，詳細說明見下文。）

使能：是否允許當前填充參數有效。

對象整體計算：是一個優化的選項，如果選擇了該選項，那么在進行填充計算時將把所有不互相包含的對象作為一個整體進行計算,在某些情況下會提高加工的速度。（如果選擇了該選項，可能會造成電腦運算速度的降低）,否則每個獨立的區域會分開來計算。

為了便于描述，現在我們舉個特殊實例來說明此功能。

例：在工作空間中繪制三個獨立矩形，填充線間距1mm，為0度填充。

1、       不勾選“對象整體計算”：在加工時會按照對象列表里的加工順序依次標刻其填充線，即先標刻完一個對象的填充圖在標刻下一個的。

2、       勾選“對象整體計算”：在加工時一次標刻出全部的填充線，即將幾個對象中同一行的填充線一起標刻出。

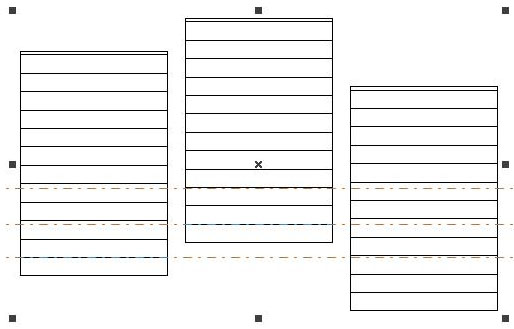

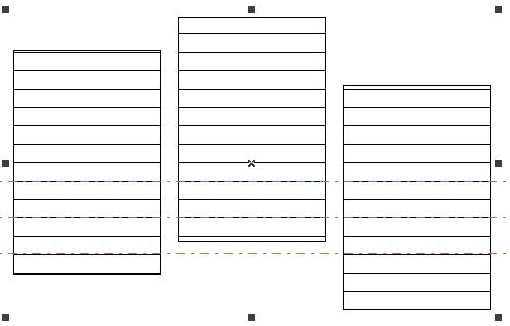

3、       在加工效果上的不同，如圖3-4所示

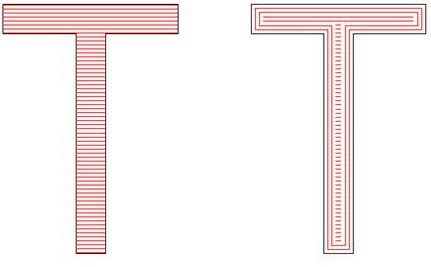

填充類型: （如圖3-5）

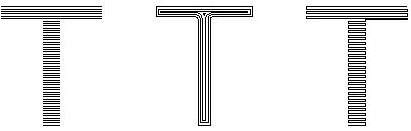

單向填充：填充線總是從左向右進行填充。

雙向填充：填充線先是從左向右進行填充,然后從右向左進行填充,其余循環填充。

環形填充：填充線是對象輪廓由外向里循環偏移填充。

 優化雙向填充：類似于雙向填充，但填充線末端之間會產生連接線。

以上四種填充類型均可用鼠標點擊按鈕的方法來切換，根據實際需要的效果方便快捷的進行設置或更改。

填充角度：指填充線與X軸的夾角,如圖3-6所示為填充角度為45度時的填充圖形。

填充線間距：指填充線相鄰的線與線之間的距離。

填充線邊距：指所有填充計算時,填充線與輪廓對象的距離。如圖3-7所示填充線與對象所有邊的距離都為邊距。

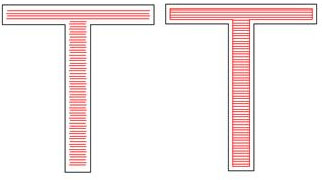

繞邊走一次：指在填充計算完后,繞填充線外圍增加一個輪廓圖形。 如圖3-8所示在填充線的周圍有一邊框。

平均分布填充線：解決在填充對象的起始和結尾處填充線分布不均勻的問題。由于填充對象的尺寸和填充線間距設置等原因，填充后，在填充對象的起始和結尾處可能會出現填充線分布不均勻的現象。為了簡化操作，在不需要用戶自己重新設置線間距的情況下，也能達到所有填充線均勻分布的目的，增加此功能。選擇該項后，軟件會在用戶設置的填充線間距的基礎上自動微調填充線間距，以讓填充線均勻分布。

開始偏移距離：指第一條填充線與邊界的距離。

結束偏移距離：指最后一條填充線與邊界的距離。

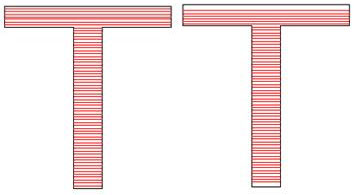

如圖3-9所示為偏移距離的示例填充圖形。

自動旋轉填充角度：勾選此功能表示激光機每標刻一次，自動將填充線旋轉我們所設定的角度再進行標刻，即如果我們?cè)O(shè)置角度為0度，自動旋轉角度為30度，那么第一標刻時角度為0，第二次為30，然后是60，90……。這樣可以保證多次深度標刻出的填充圖形不會有填充線的紋路，使得整個填充圖形表面平滑。例如可在標刻模具時使用。

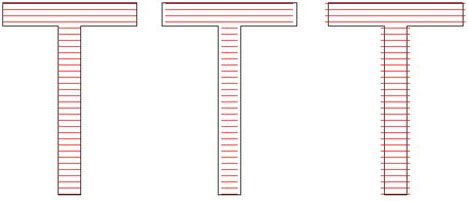

直線縮進：指填充線兩端的縮進量，如果為正值就是縮進量，如果為負值就是伸出量。此功能用于在加工填充圖形時如果希望填充線兩端與輪廓線讓開一點距離的時候使用。如圖3-10所示為直線縮進的示例填充圖形。
