激光打標機地球儀標刻使用方法

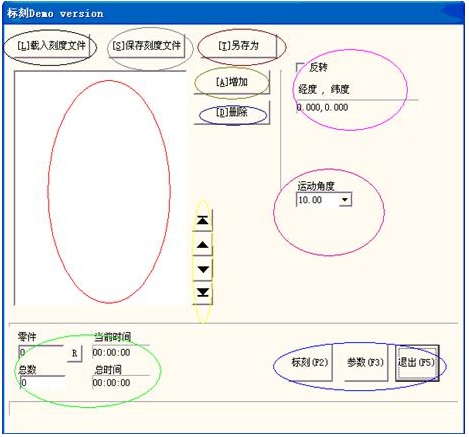

在激光打標機里地球儀標刻主要是針對打標地球儀而設定,點擊地球儀標刻刻后會出現如下圖8-7所示:
圖8-7 |
文件控制欄:
載入刻度文件:載入電腦已有的地球儀標刻文件，文件格式為.globe 。
保存刻度文件:將已經做好的刻度文件保存。
另存為:將文件重新保存為另一個文件。
增加:創建一個需要標刻內容。
刪除:選擇單個標刻內容刪除。
箭頭:改變單個標刻內容在標刻過程中的順序。
標刻:將所建立的標刻文件進行打標。
參數:當前設備的參數。直接按鍵盤F3鍵即可執行此命令。
退出:退出地球儀標刻。
零件：表示當前被加工完的零件總數。
總數：表示當前要加工的零件總數，在連續加工模式下無效。不在連續加工模式下時，如果此零件總數大于 1 時,則在加工時會重復不停的加工直到加工的零件數等于零件總數才停止。
點擊
將前面記錄的總數清零。
當前時間:打標當前文件所用的時間。
總時間:連續打標N次所用的時間。

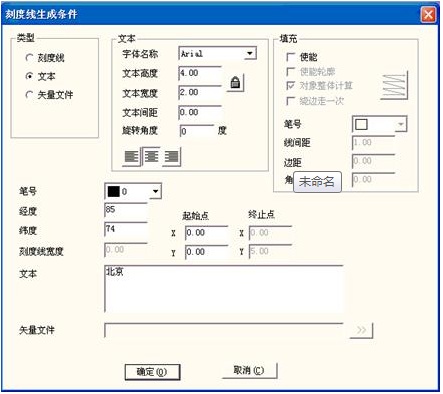

點擊“增加”可以編寫我們所需要的地球儀文件。
圖8-8 |
對于激光打標機地球儀標刻，軟件目前只能標刻文本以及經度線，這是因為緯度線是逐漸減小的圓并且圓所在的平面不與振鏡完全垂直，因此打標效果不能滿足實際需要。
刻度線：表示當前設定的參數為刻度線的參數值。
文本：表示當前設定的參數為標刻文本的參數值。
矢量文件：表示當前設定的參數為導入的矢量文件的參數值。
文本欄：表示設定文本的各種參數。
旋轉角度：指的是文本放置時逆時針旋轉的角度。
填充欄：設定文本的各種填充操作。
筆號：加工該設定所選用的筆號參數。
經度: 文本的X軸坐標(以東半球經度為正值,西半球經度為負值)。
緯度: 文本的Y軸坐標(以北半球緯度為正值,南半球緯度為負值)。
刻度線寬度：表示當前設定的刻度線的寬度。
起始點：表示當前設定的刻度線的起始點坐標。
終止點：表示當前設定的刻度線的終止點坐標。
文本：顯示在地球儀上的文本信息。
矢量文件：顯示在地球儀上的矢量文件信息。點擊

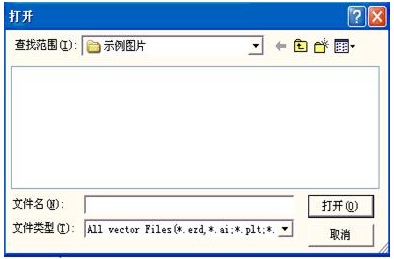

，會出現下圖8-9
圖8-9 |
在激光打標機選擇好矢量文件后，點擊
即可。
點擊F3參數會出現下面的對話框：
圖8-10
每轉脈沖數：擴展軸電機旋轉一周所需要的脈沖數。通過下面的公式我們就可以計算出軟件所需要的每轉脈沖數X：
X=（360/N）* n
其中
X表示每轉脈沖數；
N 表示我們使用的電機的步距角；
n 表示的是驅動器設定的細分數；
最小速度：擴展軸能運動的最小速度。
最大速度：擴展軸能運動的最大速度。
加速時間：擴展軸從最小速度加速運動到最大速度所需要的時間。
加工結束回起始點：在加工完畢時，讓擴展軸移動回到加工前的起始加工點。
零點：當前擴展軸是否有零點信號。當擴展軸沒有使能零點信號，則擴展軸無法建立一個絕對坐標系，所以在加工一批工件時，需要人為調整位置讓每次加工都在同一個位置加工，為了方便我們每次加工都在同一個位置加工，系統每次加工前都把當前擴展軸位置作為默認的原點位置，當加工一個工件完畢時，系統自動把擴展軸移動回到開始加工前的位置，這樣加工每個工件都會在同一位置。
如果擴展軸使能了零點信號，則當我們使用擴展軸功能時會自動尋找零點，找到零點后擴展軸則建立了一個絕對坐標系。如果系統沒有找到零點那么它會在“零點超時”設定的時間結束后才正常啟動擴展軸功能。這里注意：連接零點要使用常開開關，擴展軸1只能使用輸入口0，擴展軸2只能使用輸入口1。
回零速度：擴展軸尋找零點信號時的運動速度。
零點偏移：當前擴展軸尋找到零點信號后的離開零點的距離。
回零超時：設定擴展軸尋找零點時所用的時間，如果超過這個時間系統就會提示“回零超時”。
當勾選了零點

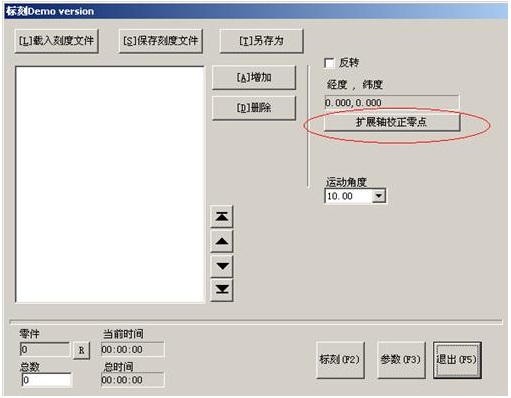

后會出現下圖8-11中圈選的部分：
圖8-11 |
擴展軸校正零點：當用戶勾選零點時會出現該按鈕，用戶點擊后，擴展軸自動尋找零點。

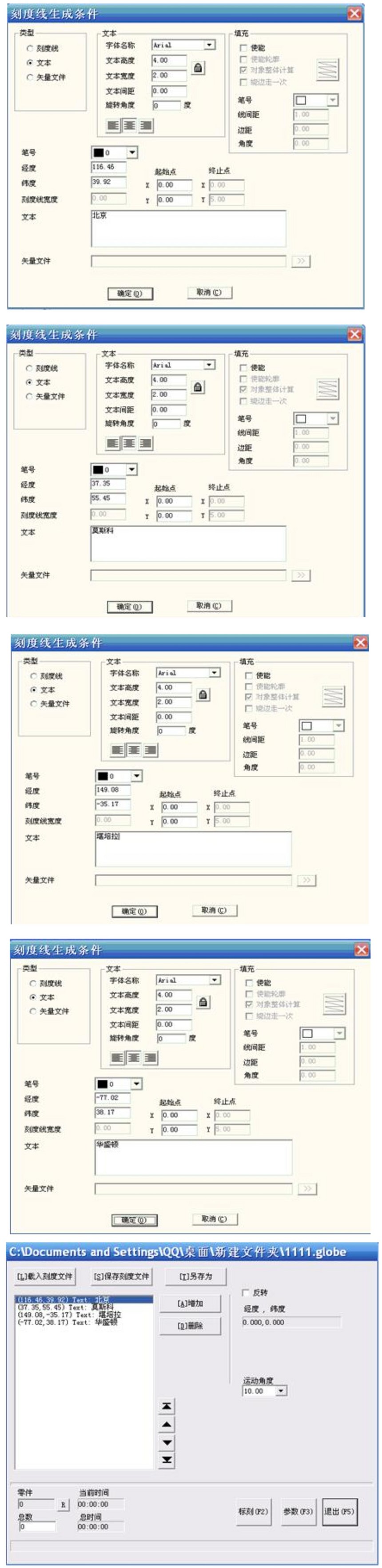

舉例說明：
標刻國家首都名稱：北京： 東經116.46度，北緯39.92度
莫斯科：東經37.35度， 北緯55.45度
堪培拉：東經149.08度，南緯35.17度
華盛頓：西經77.02度， 北緯38.17度
設置經緯度時我們可以根據地球儀的擺放來設置X,Y軸的正負如下圖8-12：
|
