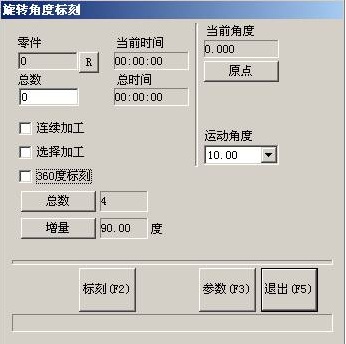

在“旋轉角度標刻2”中增加了“360度標刻”選項，其它參數調節與“旋轉角度標刻”相同。如圖8-6  所示

若勾選“360度標刻”：

“360度標刻”選項：將標刻內容正好均勻分布于工件一周；

“總數”按鈕：設定標刻內容繞工件一周的數量，即工件一周將標刻多少個此內容。

不勾選“360度標刻”時，會在“總數”按鈕下出現“增量”按鈕，其中：

“總數”：表示將要標刻的內容數量；

“增量”：表示每標刻一個內容，電機旋轉多少度，即內容之間相差的角度。

應用實例：

1. 在激光打標機“工作空間”上繪制標刻內容并放置到中心，確定Z軸為零位置。勾選“360度標刻”選項，將“總數”設定為10，點擊“標刻”按鈕，則標刻過程為：首先標刻一個內容，電機旋轉36度（360/10）再標刻一個同樣內容，依次向后，直到標刻內容布滿工件一周，內容為10個。

2. 在激光打標機“工作空間”上繪制標刻內容并放置到中心，確定Z軸為零位置。不勾選“360度標刻”，“總數”設定為10，增量設定為45度。則標刻過程為：激光機先標刻一個內容，然后電機旋轉45度（設定值），再標刻一個同樣內容，電機旋轉45度（設定值）再標刻，直到標刻10個內容為止。

注：接線時請注意，旋轉角度標刻及旋轉角度標刻2只能用擴展軸A。

下邊用一個實例來說明此功能模塊的用法：

要在一個圓柱上標刻同一字母a，要求繞圓柱一周均勻排列5個字母。其設置如下：

1. 在軟件工作空間繪制字母a，字體及大小設置好后點擊“應用”。

2. 打開“激光”—“旋轉角度標刻2”，彈出圖8-6所示對話框。

3. 勾選“360度標刻”，“總數”設置為5。

4. 設置好電機參數后，點擊標刻按鈕就可以按要求完成標刻了。
