方法一：使用迅捷CAD編輯器

1.打開軟件：

在電腦桌面上雙擊打開迅捷CAD編輯器軟件，進入操作界面。

2.激活批處理功能：

選擇軟件左上方的“文件”——“批處理”功能，并點擊激活。

3.添加DWG文件：

在彈出的“批處理”窗口中，點擊“添加文件”按鈕，添加需要轉換的DWG文件，然后點擊“打開”。

4.設置輸出格式：

在彈窗的“輸出格式”下拉框中，選擇“PLT”格式。

5.預覽圖紙（可選）：

勾選輸出格式下方的“啟用預覽”選項，可以在下方預覽框中預覽圖紙效果。

6.自定義設置（如需要按名稱排列）：

點擊“自定義”功能按鈕，在彈出的PDF輸出選項彈窗中，可以嘗試設置“輸出布局”為“以名稱排列”（但請注意，此步驟可能因軟件版本或功能差異而有所不同，某些版本的迅捷CAD編輯器可能不支持此設置）。如果軟件不支持此功能，可以跳過此步驟。

7.選擇輸出目錄：

在“輸出目錄”下點擊“瀏覽”，選擇文件保存位置。

8.開始轉換：

點擊“開始”按鈕，即可開始轉換過程。轉換完成后，可以在指定的輸出目錄中找到轉換后的PLT文件。

方法二：使用AutoCAD或其他CAD軟件

1.打開DWG文件：

在AutoCAD或其他CAD軟件中打開需要轉換的DWG文件。

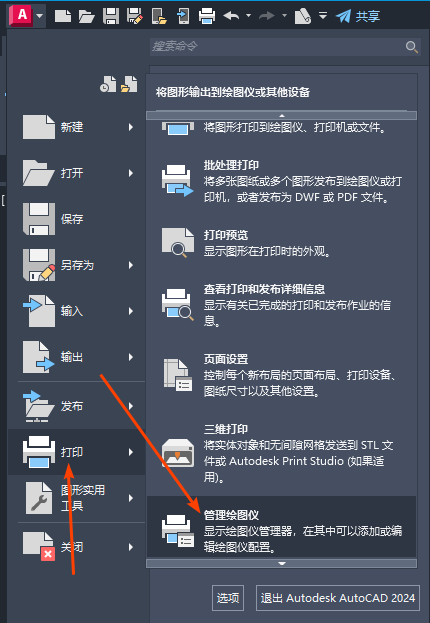

2.設置繪圖儀：

打開“打印”對話框（通常使用快捷鍵Ctrl+P）。

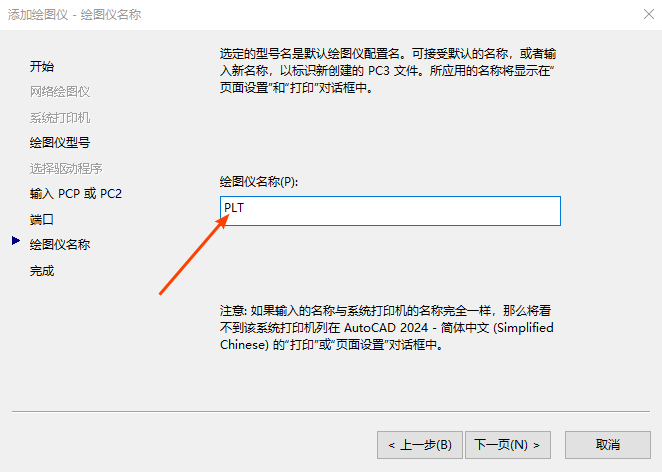

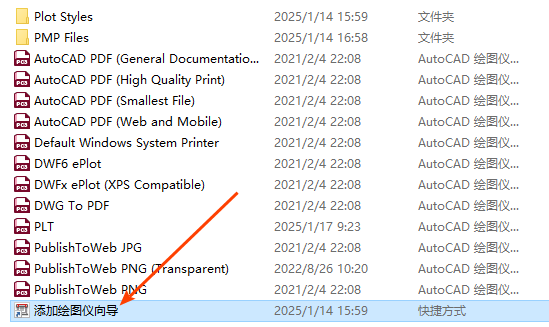

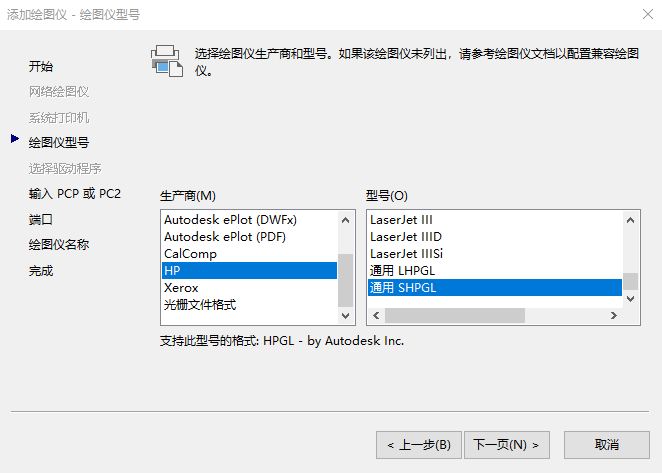

在“打印設備”選項卡中，選擇一個支持PLT格式的繪圖儀（如HP DesignJet系列繪圖儀）。如果繪圖儀列表中沒有合適的選項，可以點擊“添加繪圖儀”按鈕進行添加。

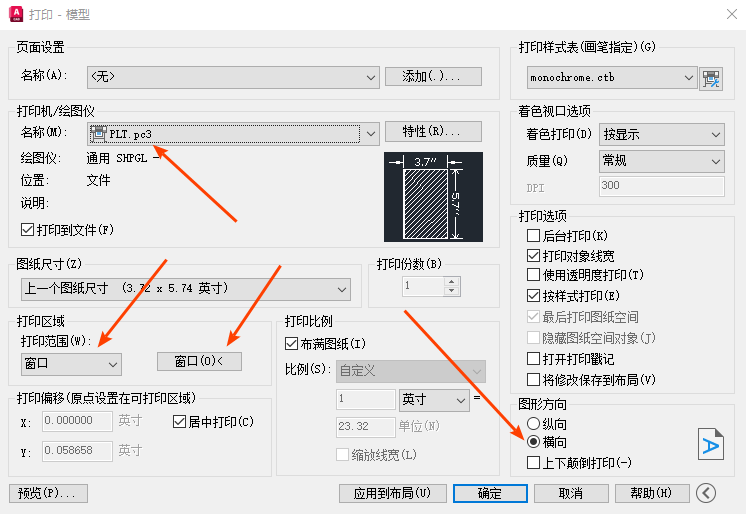

3.設置打印參數：

在“打印設置”選項卡中，設置紙張大小、打印范圍等參數。

確保在“打印樣式表”中選擇合適的樣式表，以保證打印效果。

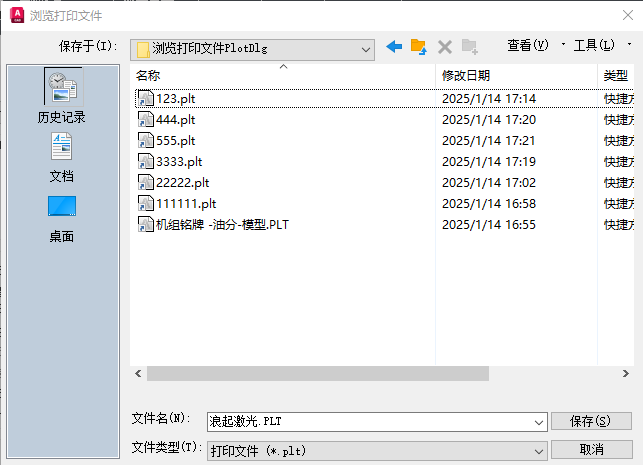

4.打印為PLT文件：

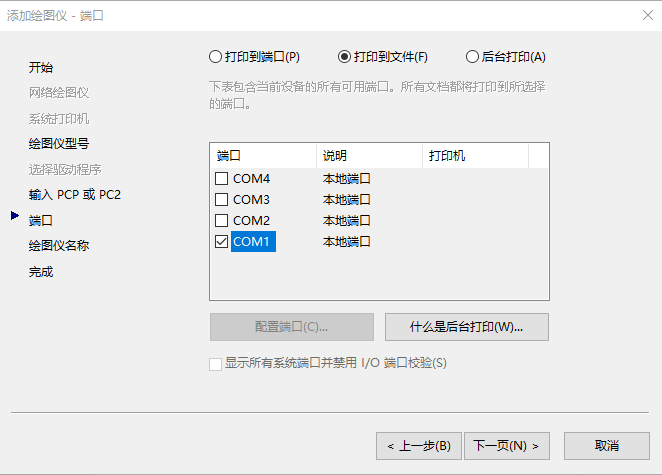

在“打印”對話框中，選擇“打印到文件”選項。

指定文件名和保存位置，確保文件擴展名為“.plt”。

5.點擊“確定”按鈕開始打印過程，實際上是將文件保存為PLT格式。

注意事項

在轉換過程中，請確保所選的繪圖儀或打印機支持PLT格式。

如果軟件版本或功能有所不同，某些步驟可能略有差異。請參考具體軟件的官方文檔或幫助文件以獲取更詳細的指導。

轉換后的PLT文件可能需要根據打標機的要求進行進一步的調整或優化。
